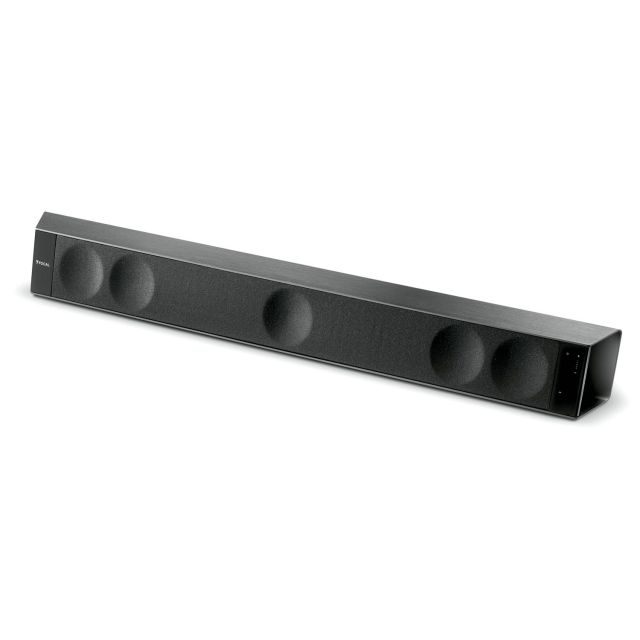

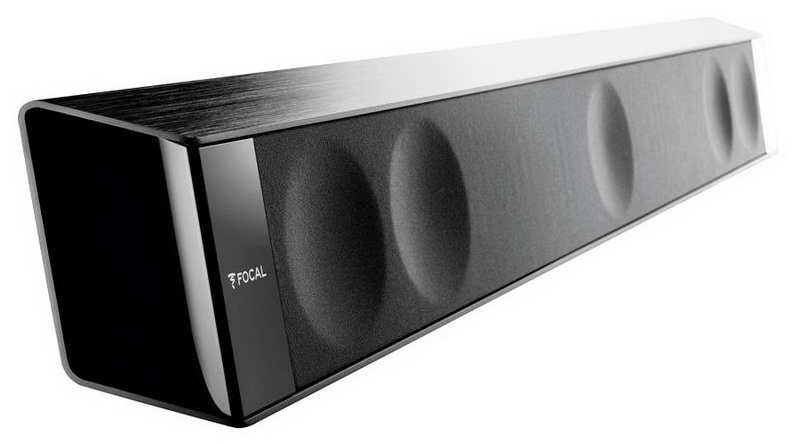

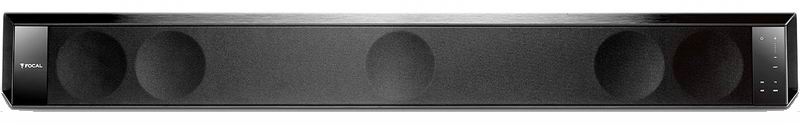

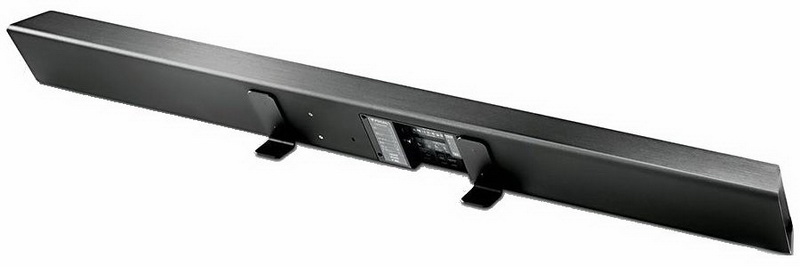

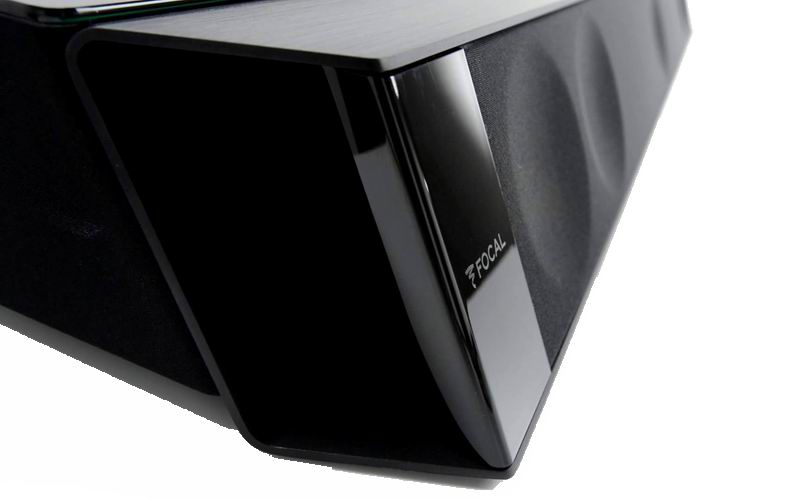

Корпус Dimension полностью изготовлен из литого алюминия для эффективного подавления вибраций, с учетом того, что общая мощность установленных в саундбаре усилителей составляет 450 Вт! Глубина же устройства — всего 6,5 см, поэтому при креплении на стене оно образует единое и гармоничное целое с телевизором. Необходимо отметить, что размеры модели рассчитаны таким образом, что оптимальным будет ее использование с дисплеями с экраном от 50 дюймов. Всего в ней смонтированы шесть усилительных модулей TDA7498, один из которых предназначен для работы с опциональным пассивным сабвуфером Focal Dimension Sub.

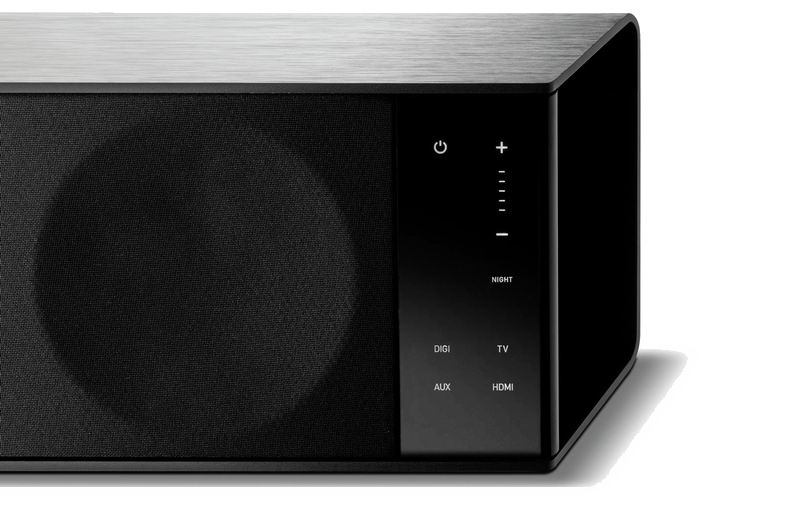

Сердце Focal Dimension — новейший 32-разрядный DSP-процессор SHARC, обеспечивающий декодирование всех актуальных форматов окружающего звучания. Управление основными настройками саундбара осуществляется как с передней и задней панели корпуса, так и при помощи комплектного пульта дистанционного управления. Сенсорный блок на фасаде имеет встроенный датчик движения, и клавиши подсвечиваются, если к ним просто поднести руку. В остальное время подсветка выключена, чтобы не отвлекать зрителей от просмотра. Тем из покупателей, кто захочет использовать Focal Dimension для прослушивания музыки со смартфона или планшета по беспроводному каналу, нужно будет приобрести опциональный блок Focal APTX Transmitter, позволяющий принимать сигнал по Bluetooth с высоким качеством и передавать его на любое устройство, оснащенное линейным входом.

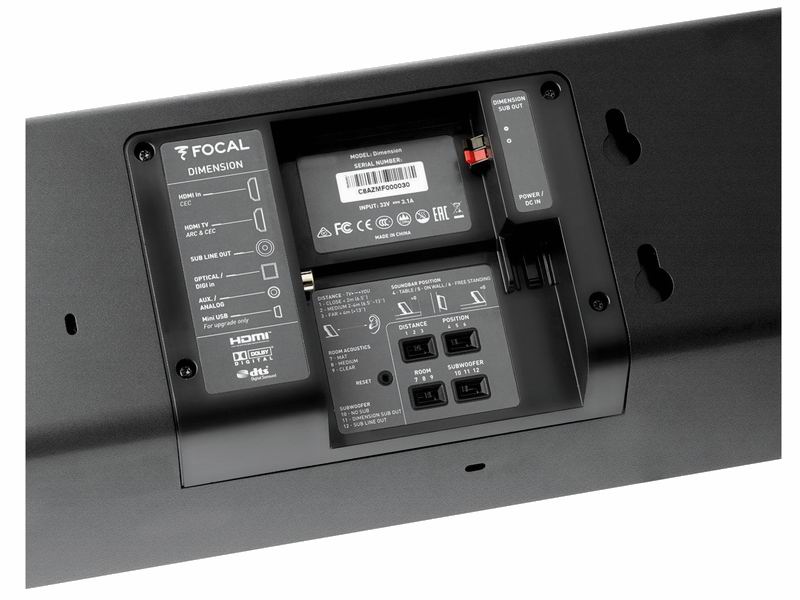

Подключение Dimension по HDMI к источнику сигнала и телевизору наиболее предпочтительно. Помимо высокого качества видео и аудио, интерфейс HDMI дает возможность воспользоваться очень удобными дополнительными функциями: реверсивным аудиоканалом ARC (Audio Return Channel) и передачей команд управления между устройствами CEC (Consumer Electronics Control). Для функционирования ARC и CEC необходимо, чтобы эти функции поддерживались также подключенными к Dimension устройствами: телевизором (ARC, CEC) и источниками сигнала (CEC): BD/DVD-плеером, медиаплеером и т.д.. Кроме того, при подключении к телевизору по HDMI с поддержкой ARC становится возможным многоканальное воспроизведение звучания от любого подключенного к телевизору устройства: карты памяти USB, жесткого диска, DLNA-сервера и т.д. Если телевизор не поддерживаетфункцию ARC, то можно подать от него аудиосигнал на цифровой оптический вход OPTICAL панели Dimension – но при таком подключении, в большинстве случаев, многоканальная звуковая дорожка 5.1 будет преобразована в телевизоре в 2-канальную стереофоническую 2.0.

Аналоговый аудиовход AUX Focal Dimension Soundbar

Аналоговый аудиовход AUX представлен разъемом minijack 3,5 мм и предназначен для подключения любого источника: CD-проигрывателя,портативного плеера/смартфона и т.д. Также к этому входу можно подключить универсальные адаптеры для беспроводного приема аудиосигнала, например: Focal Universal Wireless Receiver Bluetooth aptX.

Для наилучшего качества звучания рекомендуется подавать на аналоговый вход сигнал с линейного выхода (Line Out) подключаемого устройства,а не выхода на наушники (Headphone Out). Некоторые устройства имеют оба упомянутых типа аудиовыходов, либо возможность переключения между двумя режимами работы единственного выхода: для наушников (с регулировкой громкости) и Line Out (без регулировки громкости).

Цифровой оптический вход Focal Dimension Soundbar

Цифровой оптический вход OPTICAL представлен разъемом TOSLINK и предназначен для приема как многоканального (5.1), так и двухканального стереофонического (2.0) аудиосигнала. Такое подключение предпочтительно в том случае, если источниксигнала не имеет HDMI-выхода: например, DVD-проигрывателя прежних поколений. Количество каналов в поступающем цифровом аудиосигнале зависит от заданных настроек в источнике сигнала. У многих проигрывателей аудиосигнал для цифрового выхода по умолчанию конвертируется из 5.1 в 2.0. В таком случае требуется вручную установить на источнике формат вывода цифрового аудио 5.1.

Если с панелью Dimension используется устройство Apple AirPort Express, его рекомендуется подключать также через вход OPTICAL. Среди всех возможных вариантов беспроводной передачи аудиосигнала от источника это будет наилучшим по качеству звучания решением.

HDMI Hub Focal Dimension Soundbar

Если к панели Dimension необходимо подключить более одного устройства с HDMI-выходами, достаточно воспользоваться универсальным аксессуаром стороннихпроизводителей – концентратором HDMI Hub, имеющим несколько HDMI-входов и один HDMI-выход. HDMI Hub подключается к входу HDMI In на панели Dimension.

Беспроводные подключения Focal Dimension Soundbar

Звуковая панель Dimension не имеет встроенных средств для беспроводного приема аудио- или видеосигнала. Однако беспроводное подключение легко реализовать спомощью дополнительных устройств. Необходимо учесть, что итоговое качествозвучания будет в значительной степени зависеть от выбранного способа беспроводного подключения.

1. Передача аудиосигнала через Bluetooth– наиболее универсальный способ беспроводного подключения, поскольку технология Bluetooth A2DP (потоковая передача аудиосигнала) поддерживается огромным количеством современных плееров, смартфонов, планшетных компьютеров и т.д. Для воспроизведения Bluetooth-аудио через звуковую панель Dimension необходимоподключить к аналоговому входу AUX внешний универсальный Bluetooth-адаптер,например: Focal Universal Wireless Receiver Bluetooth aptX. Особенность этого адаптера состоит в поддержке технологии aptX, с помощью которой повышается качество звучания при передаче аудиосигнала по Bluetooth. Инымисловами, если подключаемое Bluetooth-устройство не поддерживает aptX, беспроводное подключение к нему выполняется с обычным для Bluetooth качествомзвучания, а если поддерживает aptX – с улучшенным качеством звучания. Соперативно обновляемым списком доступных Bluetooth-устройств с поддержкой aptX можно ознакомиться на соответствующем разделе вебсайта,посвященного aptX.

Необходимо учесть, что при всем удобстве и гибкости,технология Bluetooth A2DP как с поддержкой aptX, так и без поддержки aptX,остается наиболее компромиссной по качеству звучания среди всех возможныхвариантов подключения.

2. Пользователи устройств Apple могут подключить плеер AppleTV на вход HDMI, либо точку доступа Apple AirPort Express на цифровой оптический вход OPTICAL. Оба этих устройства способны принимать беспроводной аудиосигнал посети Wi-Fi с поддержкой технологии AirPlay. Приэтом достигается существенно более высокое качество звучания, чем при Bluetooth-соединении.

3. Воспроизведение потокового аудио- или видеоконтента сподключением к источнику по сети Wi-Fi также возможно при помощи миниатюрного USB-медиаплеера (в виде брелока) Google Chromecast. Источником, с котороговедется потоковая медиатрансляция, могут выступать самые различные стационарныеи портативные устройства под управлением Windows, Mac OS, iOS, Android.

4. На современном рынке доступны всевозможные устройства потребительской электроники с поддержкой технологии DLNA: телевизоры,медиаплееры, серверы NAS и т.д. Если они поддерживают беспроводные сети Wi-Fi,то полученный таким образом аудиосигнал можно воспроизвести через звуковуюпанель Dimension. В частности, с DLNA-совместимого телевизора сигнал передаетсяна Dimension через возвратный аудиоканал ARC, а сигнал с DLNA-медиаплеера подается на вход HDMI IN.

ИСПОЛЬЗОВАНИЕ CEC у Focal Dimension Soundbar

При помощи технологии CEC (ConsumerElectronicsControl) осуществляетсяпередача основных команд управления (вкл/выкл, воспроизведение, регулировкагромкости и т.д.) между подключенными по HDMI устройствами потребительской электроники. Оба HDMI-разъемапанели Dimension поддерживают CEC. Для использования CEC необходимоактивировать эту функцию через меню настройки подключенного устройства,например - телевизора. В панели Dimension не требуется принудительной активации CEC – эта функция всегда включена.
